はい、工業用ファンは部屋を冷やしますが、通常はエアコンに必要な電力のほんの一部で済みます。変化するのは気温ではなく、熱が人間の皮膚から伝わる速度です。 6 m x 5 m x 3.5 m の作業場では、750 mm 軸流ファンが約 18,000m3/h で動作し、壁面温度計の指示値が摂氏 30 度でも、人々は快適に作業できます。この温度は、静止した空気が数分以内に圧迫感を感じる温度です。
制限は何よりも先に明確に述べておく価値があります。ファンは熱を移動させますが、熱を破壊するものではありません。部屋が密閉されており、その中で動作している機械がファンだけである場合、モーター自体の損失により空気に熱が加わります。それでも、人の位置で測定すると、適切なサイズのファンは体感温度が約 3 ～ 5 ℃向上します。そのため、ワークショップ、梱包ホール、積み込みベイ、溶接ブース、倉庫の通路は、まず空気の移動によって、次に冷凍によって冷却されます。
あなたの部屋の答えが「はい」か「いいえ」であるかは、実際に人に届く空気の速度、1 時間あたりの空気の入れ替えの回数、および相対湿度の 3 つの数値によって決まります。最初のファンを 1 m/s 以上、2 つ目のファンを 10ACH 以上にすると、ほとんどの乾燥気候または温帯気候では、工業用ファンが単独で冷却負荷全体を担うことになります。
ファンによる快適な冷却は、同時に動作する 2 つの物理パスに基づいて構築されます。 1つ目は対流です。静止空気では、人間の皮膚上の対流熱伝達係数は約 3 ～ 4 W/m2K です。対気速度を 2 m/s に上げると、およそ 8 ～ 12 W/m2K に上昇します。約 1.8 平方メートルの体表面積で、その差は 1 時間ごとに体から出る数百ワットの余分な熱に相当します。
2 番目のパスは蒸発です。蒸発する汗は、1 リットルあたり約 2,400 kJ を除去します。まだ空気は皮膚に対して湿気の飽和したミクロ層を閉じ込めているので、汗はそこに何もせずに留まります。空気の移動によりその層が継続的に入れ替わり、気温とはまったく関係のない経路で体から熱が失われます。
ASHRAE Standard 55 は、対気速度の向上を正当な快適戦略として扱います。居住者が空気の動きを制御すると、空間内の許容可能な快適温度は、対気速度が約 1.2 m/s の場合に約 2.5 ～ 3 ℃上昇し、高速になるとさらに上昇します。実際的には、これは、空気が適切に移動すれば、通常 28 ℃での機械冷却が必要な工場の現場が 31 ℃でも生産性を維持できることを意味します。
モーター、ブレード、対気速度、快適さ。チェーンの強さは、最も弱い部分と同じです。高効率モーターがピッチの悪いブレードを駆動するため、スローなしで騒音が発生します。負荷がかかると速度が低下するモーターによって駆動される適切に設計されたブレードは、最初の 5 分間は快適ですが、次の 5 時間は残念な結果になります。購入者が、なぜある 750 mm ファンが同じ銘板電力を持つ別のファンよりも優れているのかを尋ねると、通常はこのチェーンが答えになります。
ファンが消費する電力はすべて、最終的に建物内の熱になります。したがって、1.1 kW の産業用ファンは 1.1 kW のヒーターでもあり、およそ 3,750 BTU/h になります。排気経路のない密閉された部屋では、そのエネルギーが蓄積され、居住者が涼しく感じているにもかかわらず、動作の最初の 2 時間で気温が 0.5 ～ 1.5 ℃上昇する可能性があります。
扇風機で空気を排出した瞬間、絵が反転します。暖かい空気が部屋から出て、屋外または廊下の空気がそれに置き換わり、実際の温度は低下します。バランスの取れた供給と抽出の配置により、ドロップを漂わせるのではなく安定させます。同じファンが、ある設置では快適装置となり、別の設置では本物の温度制御装置となるのはこのためです。
| 動作モード | 気温への影響 | 最も効果的な場所 |
|---|---|---|
| 循環のみ、密室 | モーターと乗員の熱により 2 時間後に 0.5 ～ 1.5 °C 上昇 | 乾燥した空気が流れる大きな空間、エアジェット内に人が配置されている |
| 排気または抽出 | 気流が 1 時間あたり 10 回の換気を超えると 2 ～ 6 °C 低下します | キッチン、溶接室、プレス工場、高温機械のある部屋 |
| バランスのとれた供給と抽出 | 低下した後、予測可能なレベルで安定する | 生産ホール、清潔な組立エリア、ホットアイル |
| 気化冷却 | 相対湿度が 50% 未満にとどまると 5 ～ 12 °C 低下します | 乾燥した気候、開放的な作業場、半屋外の生産エリア |
壁のセンサーではなく、気流の中に立つ人の視点から表を読んでください。温度計は部屋に何が入っているかを報告します。人間の体は、経験したことを報告します。どちらの読み方も正しく、両方とも異なることを説明しています。
サイズの計算は紙の上で行うのに十分短いものです。メートル単位では、必要な空気流量 (m3/h) は、部屋の容積 (m3) に 1 時間あたりの目標空気変化量を乗じたものと等しくなります。インペリアル単位では、必要な CFM は、立方フィート単位の部屋容積に空気の交換量を乗じ、60 で割ったものに等しくなります。
10m×8m×4mのホールを見てみましょう。容積は320立方メートルです。 1 時間あたり 10 回の空気交換では、ファンは 3,200m3/h で移動する必要があり、20ACH では 6,400m3/h で移動し、30ACH では 9,600m3/h で移動する必要があります。活動が軽い占有生産エリアの場合、通常の帯域は 15 ～ 25 ACH です。中に人がいない保管庫では、許容量がはるかに低くなります。
| 部屋のサイズ (長さ x 幅 x 高さ) | ボリューム | 10 ACH | 20 ACH | 30 ACH |
|---|---|---|---|---|
| 4×3×2.7m | 32㎥ | 320m3/h | 650m3/h | 970m3/h |
| 6×5×3.5メートル | 105㎥ | 1,050m3/h | 2,100m3/h | 3,150m3/h |
| 10×8×4m | 320㎥ | 3,200 m3/h | 6,400 m3/h | 9,600 m3/h |
| 20×15×6メートル | 1,800㎥ | 18,000 m3/h | 36,000m3/h | 54,000m3/h |
| 30×20×8m | 4,800㎥ | 48,000m3/h | 96,000m3/h | 144,000㎥/h |
飛距離は音量と同じくらい重要です。優れた 750 mm 軸流床ファンは、速度が 0.5 m/s を下回る前に、コヒーレント エア ジェットをおよそ 15 ～ 25 m 押し出します。その距離を超えると空気はまだ移動しますが、もはや冷却しているようには感じられません。 40 メートルのホールの遠端に快適さが必要な場合、同じ方向に動作する 2 台のファンが、遠方の壁に向けられた 1 台の大型ファンよりも優れています。
ファン クラスは交換可能ではなく、不一致は通常、お金の無駄または空気の無駄として現れます。倉庫の低い天井に向けた高速フロアファンは、下にいる人々に熱風をかき混ぜるだけです。溶接室の静かな天井ユニットは何も抽出しません。
| ファンクラス | 一般的なエアフロー | 投げる | 3mでの騒音 | 最高の部屋 |
|---|---|---|---|---|
| 軸流床ファンまたはコラムファン | 10,000～25,000m3/h | 15～25メートル | 62-72dB(A) | オープンワークショップ、荷積みベイ、イベントテント |
| 大口径シーリングファン | 100,000-350,000 m3/h | 床面積全体 | 45-55dB(A) | 地上高5mを超える倉庫およびホール |
| 遠心ファンとダクトファン | 500～6,000m3/h | ダクト沿いに5～15m | 55-68dB(A) | ダクト排気、天井ボイド、パーティションエリア |
| 壁掛け排気ファン | 1,000～8,000m3/h | 一方向のみ | 58-68dB(A) | 厨房、塗装ブース、トイレ、溶接ステーション |
気流の数メートル以内に人が立つ部屋では、バランスの取れたブレードとコンデンサ駆動モーターを備えたアキシャルユニットが実用的な選択肢となります。長さ 60 m のラック通路では、低速ブレードとギアレス ダイレクト ドライブ モーターを備えた大型天井ファンが騒音とエネルギーの両方で優れています。

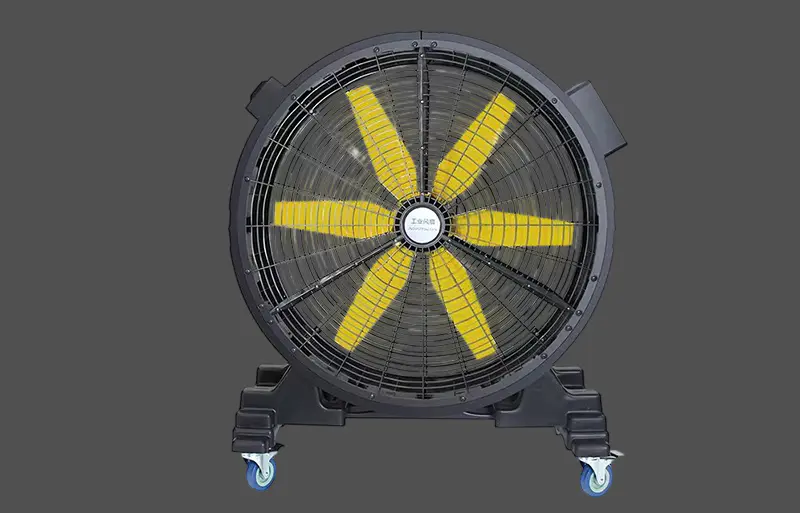

ZPシリーズ工業用ミストおよび冷却ファン 高温の鋳造工場、農場、屋外現場向けの移動式ミストファン。遠心霧化と大型タンクにより、空調が不可能な屋外エリアを冷却します。 製品を見る→ 購入者はラベルの通気量の数値を比較し、モーターのハウジングを開けることはほとんどありません。本当の違いはそこにあります。速度の安定性、温度上昇、ベアリングの品質はすべてモーター内に存在するため、2 つのファンが 1 日目には同じ風量を動かし、6 か月目には劇的に発散する可能性があります。
| モーターの種類 | 効率帯域 | 速度制御 | 一般的な耐用年数 | 一般的な使用方法 |
|---|---|---|---|---|
| 影付きポール | 20～35パーセント | なし、または粗雑な電圧低下 | 8,000～15,000時間 | 小型排気ファン、低コストウォールユニット |
| 永久分割コンデンサ | 45～65パーセント | 2 つまたは 3 つのタップ速度 | 15,000～25,000時間 | ペデスタルファン、フロアファン、換気扇 |
| 電子的に整流 | 75～88パーセント | 無段階0～100パーセント | 25,000～40,000時間 | 可変速産業用ファン、スマート換気 |
| 三相 IE3 または IE4 | 88～94パーセント | ドライブを通じて無段階に | 30,000～50,000時間 | 大型ホールファン、ダクト付きプラント、高デューティサイクル |
実際の結果は単純です。EC または三相モーターは、周囲温度の上昇に対して速度を維持し、シフト全体でエア ジェットを安定させます。同じフレーム内のシェードポールモーターは、熱が上がるとゆっくりと速度が低下し、床の冷却効果は誰にも気づかれずに静かに消えます。換気装置を計画する設計者は通常、ブレードの内側ではなく、モーターの外側に向かって作業します。
当社は、洗濯機、レンジフード、エアコン、ファン、換気の用途にわたって年間 1,000 万個以上のモーターを生産しています。エンド ユーザーを満足させるファン プロジェクトは、ほとんどの場合、図面の段階でモーターの曲線がブレードの負荷曲線と一致しているものです。強制換気装置が生きるか死ぬかは、その試合にかかっている。指定するチーム 人工呼吸器モーター 一般に、プロジェクトの初期段階では、エアフローの弱さに関する苦情を後から修正する時間は短くなります。
扇風機と冷蔵庫はさまざまな問題を解決するため、温度だけで比較すると間違った購入を招きます。重要な比較では、各システムが部屋にどのような影響を与えるか、ランニングコスト、ほこり、煙霧、開いたドアにどれだけうまく対処できるかが取り上げられます。
| アスペクト | 産業用ファン | エアコン |
|---|---|---|
| 気温 | 密閉モードでは変化なし、排気すると減少 | 直接削減 |
| 乗員レベルの快適性 | 3～5℃ felt reduction | 直接、対気速度に依存しない |
| 広いオープンエリアの設置コスト | カバーされる平方メートル当たりの低さ | 高く、床面積ではなく容積でスケールする |
| 1時間あたりの稼働コスト | 冷蔵の約5分の1から15分の1 | 2 つの中で大差をつけて最高 |
| 煙、粉塵、臭気の除去 | はい、抽出物として使用する場合 | いいえ、再循環空気がそれらを濃縮します |
| ドアと窓の管理 | オープンローディングドアに耐える | 開くたびにパフォーマンスが低下する |
| 湿度 | 影響を受けない | 湿気が凝縮し、空気が乾燥します |
通常、ハイブリッド配置が最も賢明です。工業用ファンが大規模な空間全体で一般的な快適負荷を担い、温度と湿度を許容範囲内に保つ必要がある品質管理室、電子機器ベンチ、またはサーバー アルコーブは小さな空調ゾーンで処理されます。この分割により、実際に事業の生産高が変化する箇所に設備投資が集中し続けます。
明確な境界線があります。相対湿度が約 50% 未満では、水が気流中に蒸発するときに潜熱を吸収するため、蒸発冷却器は実際の気温を 5 ～ 12 ℃低下させます。湿度が 65% を超えると、同じ機械は湿気を追加しますが、ほとんど何も供給しません。対照的に、ファンは室内空気への蒸発に依存しないため、どちらの条件でも一貫して動作します。
内陸の乾燥した作業場では、EC モーターを備えた移動式蒸発ユニットが、冷媒を使用しない本物の空調に最も近いものを提供し、作業の移動に合わせて区画から区画へと移動させることができます。湿気の多い沿岸地域では、決定は空気の移動と排気換気にとどまり、冷蔵設備は重要な部屋にのみ確保されるべきです。

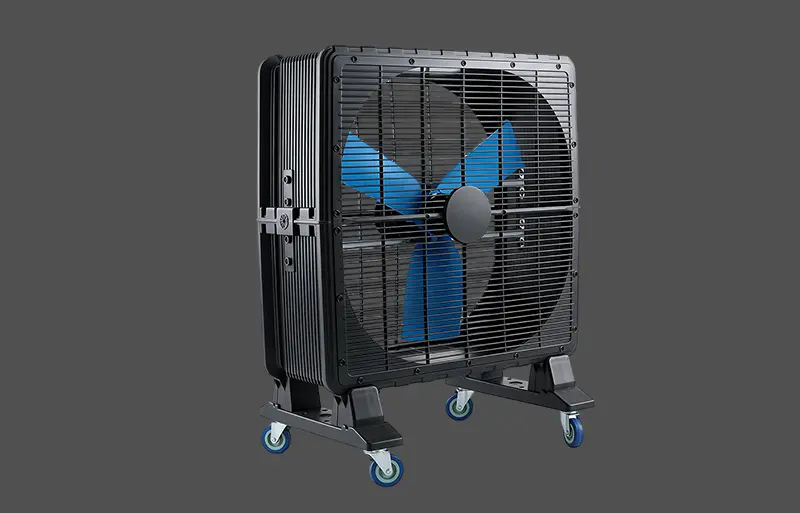

EC モーター付きモバイル産業用蒸発空気冷却器 650 mm ブレードと EC モーターを通じて 10,000 m3/h を供給し、作業場でのベイツーベイ冷却用の 7 速度制御とキャスターを備えています。 製品を見る→ 優れた蒸発ユニットと平凡な蒸発ユニットを分ける 2 つの設計詳細は、空気流に対するパッド面積、およびパッドに塵や鉱物スケールが負荷されたときにモーターがその速度を維持できるかどうかです。より低い面速度でより大きなパッドが空気をより効率的に飽和させ、速度が安定した EC モーターがフルシーズンの使用を通じて吐出量を一定に保ちます。
サプライヤーに連絡する前にこれら 9 つの数値を収集した購入者が、間違ったファンを購入することはほとんどありません。
これら 9 つの回答を有能なファン サプライヤーに渡すと、すぐに候補が 2 つまたは 3 つに絞り込まれます。それらをスキップすると、会話は一連の推測になり、通常は特大のフロアファンと不満を抱くサイトマネージャーで終わります。
2 メートル離れた異なる位置に設置された 2 つの同一のファンは、ファン全体のサイズによって異なる快適さレベルを生み出すことができます。空気が人に届くかどうか、空気が吸気口に短絡して逆流するかどうか、モーターが高温になるかどうかは、位置によって決まります。
抽出アプリケーションは、インストールの品質に最も影響されます。ヒューム除去を目的とした壁掛けファンは、ルーバー、ダクト経路、汚れたグリルからの静圧に打ち勝つ必要があり、その負荷はすべてモーターによって支えられます。で構築されたユニット 産業用排気ファンモーター 連続使用に耐える定格があり、熱保護が装備されているため、家庭用の設計から借用した汎用アセンブリよりも、これらの条件にはるかによく耐えることができます。
機能的な設備の電源がオフになる最も一般的な理由は、ノイズです。このノイズは、ブレード先端ノイズ、モーターの電磁ノイズ、ベアリングまたは構造振動の 3 つの発生源から発生しており、個別に処理する必要があります。
| ノイズ源 | 典型的な貢献 | 実用的な修正 |
|---|---|---|
| 刃先と乱流 | 小型ブレードでは 2,500 rpm 以上で優勢 | 低速時の直径が大きくなり、ブレードの輪郭がきれいになります |
| モーターの電磁ハム | ブレード通過周波数で 2 ～ 6 dB(A) | より優れた積層スタック、より厳しいエアギャップ許容差 |
| ベアリング鳴り | メンテナンスを行わなかった場合、5,000 時間後に 3 ～ 5 dB(A) 増加します | 適切なクラスの寿命シールまたは再グリース可能なベアリング |
| 構造共振 | 特定の速度での断続的なピーク | ゴム製絶縁、より硬い取り付けフレーム、その速度帯域を回避 |
ここでの静かな決定要因はバランスグレードです。残留不均衡を厳密に調整したファン ローターは、1,400 rpm でスムーズに動作し、何年も持続します。バランス公差が緩い同じローターでも、ベアリング、ブラケット、ルーフ パネルに振動が伝わり、その結果生じる磨耗が 3 m で測定される騒音として最初に現れます。
夏季の冷却は当然のデューティ サイクルですが、年間を通じて換気するために産業用ファンが選択されることが多く、それによってモーターの仕様が変わります。春と秋の温度変動時にモーターハウジング内の結露が発生すると、絶縁抵抗やベアリンググリースが損傷します。 IP55 以上の保護を備えた完全密閉型防水モーターは、ランドリー、食品加工場、洗車場、海岸沿いの現場に最適です。
熱源密度もバランスを変えます。 30 kW の機械熱が設置されている部屋には、空気をかき混ぜるだけのファンは最終的にはより熱い空気を救援が必要な人々に送り返すことになるため、再循環ではなく本物の抽出気流が必要です。経験則として、温帯条件で部屋を周囲温度数度以内に保つには、内部熱負荷 1 キロワットごとに約 300 m3/h の外気が必要です。
50 または 60 Hz の単相 220 ～ 240 V は、ほとんどのポータブルおよび壁掛けの産業用ファンをカバーし、コンデンサ駆動設計により、家庭用の標準電源で信頼性の高い始動トルクを提供します。約 1.5 kW を超える三相電源は、モーターが小型で冷却され、保護が容易であるため、固定設備にははるかに合理的です。
速度制御は購入後ではなく購入前に注意する必要があります。タップ速度 PSC モーターには 2 つまたは 3 つの固定点があり、過熱せずにトライアック コントローラーで調光することはできません。 EC モーターは 0 ～ 10 V 信号を受け入れ、負荷がかかっても選択された速度を維持します。三相モーターは、正しい V/f 曲線に設定された適切な可変周波数ドライブで最適に動作します。熱保護は、内蔵サーマルリンクであろうと外部過負荷リレーであろうと、無人で動作するファンに対しては必須として扱う必要があります。
適切に仕様化されたファンは、最初のベアリング保守までに 20,000 ～ 40,000 時間の稼働時間を提供する必要があります。これは、1 シフト運転の場合、8 ～ 15 年かかります。その寿命は、ベアリングの潤滑、ブレードの清浄度、巻線の温度という 3 つの要素にほぼ完全に依存します。
当社の自社生産のモーターは、梱包前に各ユニットの巻き取り、ワニス塗布、バランス調整、最終負荷テストという同じ規律を経て実行されます。これはファン製造の中で最も地味な部分であり、5 回目の夏に顧客がまだ満足しているかどうかを決定する部分です。
密封された部屋でそれ自体ではありません。対流と汗の蒸発によって人を冷やします。室温が低下するのは、ファンが暖かい空気を排出して外気が入れ替わる場合、または蒸発冷却器が気流に水の蒸発を加える場合のみです。
立方メートル単位の部屋容積に、1 時間あたりの目標空気交換量を掛けます。 105 m3 のオフィスまたはワークショップで 20 回の換気には約 2,100 m3/h が必要ですが、これは 1 台の 450 ～ 600 mm 軸流ファンで快適に供給できます。
はい、大差でです。 1.1 kW のファンを 10 時間稼働させると、約 11 kWh を消費します。同等の空調エリアには、通常、3.5 kW の冷却能力を備えたユニットが 3 台以上必要となり、同じ床面積では総入力電力は数倍になります。
作業場、倉庫、半屋外の生産エリアでは、通常は「はい」です。電子機器の組み立てや医薬品の梱包など、温度、湿度、または濾過の制御が必要な部屋では、いいえ。これらのスペースでは、空気の移動量に関係なく、機械的な冷却が必要です。
人は涼しくなりますが、部屋はモーターの損失と居住者の熱によりゆっくりと暖まります。ドアグリル、壁ルーバー、またはダクト付き排気経路を追加すると、同じファンが効果的な換気装置に変わり、測定可能な温度低下が生じます。
それは、それ自体の熱と部屋の内部熱負荷を再循環しているためです。エアジェットの速度は変わりませんが、温度は高くなります。通常、吸気面積の少なくとも 80% の排気経路を設けることで問題は解消されます。
天井高3mで容積は約90m3。 1 時間あたり 20 回の空気交換では、約 1,800 m3/h が必要になります。 450 mm の高速床ファンまたは壁ファンはこれを容易にカバーし、600 mm ユニットは暑い午後に備えた予備容量を提供します。
はい、蒸発式クーラーよりも優れています。なぜなら、その性能は室内空気への蒸発に依存しないからです。湿気の多い状況では、乗員レベルでの空気の移動に加えて、熱と湿気を発生源から除去するための動力付き排気が正しい戦略となります。
産業用ファンの便利な仕様書には 6 行が含まれています。自由空気および実際の静圧での風量 (m3/h)、モーターの種類と定格入力電力、供給電圧と周波数、保護クラスと絶縁クラス、規定の距離での騒音レベル (dB(A))、および取り付け配置です。 6 つすべてを見積もることができるサプライヤーは、通常、製品を自社で構築します。
一般的な室内冷却用の軸流ファン、ヒュームと熱除去用の壁取り付け排気ユニット、隠れた換気用のダクト付き遠心ファン、および高容積用の大型低速天井ファンが実用的な範囲を形成します。正しい選択は、たまたまプロモーションで販売されていたファンのサイズではなく、上記の 9 つのサイズ数値から直接導き出されます。

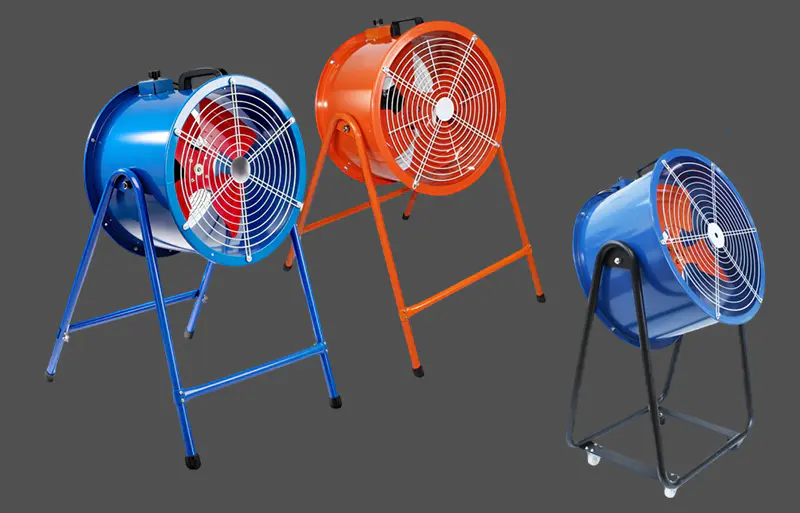

産業用冷却用ポストマウント軸流ファン ワークショップや広いオープンスペース向けに、傾斜調整とオプションの無段階速度制御を備えた 3,000 ～ 24,500 m3/h の指向性気流を提供します。 製品を見る→ 当社の工場は 1993 年以来、ISO9001 の品質管理と CE および CCC 認定製品を備えたモーターとそれに付随する換気装置を製造してきました。部屋の寸法、熱負荷、および騒音制限をお送りいただければ、ファンのモデル、モーターの仕様、およびテストベンチではなく建物内でどのような空気の流れが生成されるかについての正直な説明を返信いたします。
